Модуль управления караваном
Контроллер автодома: 3 канала света с диммированием, 4 реле 12 В и сухой контакт, Wi-Fi интерфейс, учёт тока, напряжения, воды и топлива. Работает без роутера.
- 3 канала света: диммирование 0–100 % или режим ключа на каждый канал
- 4 реле по 12 В плюс сухое реле для инвертора, DC-DC или солнечного контроллера
- Веб-интерфейс на русском: в браузере и как PWA, обновления ~7 раз в секунду
- Работает без роутера — собственная точка доступа, устройство нельзя потерять
- Токи, напряжение, уровни воды и топлива, климат и BMS JK на одном экране
- OTA-обновления прошивки с автооткатом и диагностический отчёт одним файлом
Характеристики
| Платформа | ESP32-S3, Wi-Fi 2,4 ГГц, 16 МБ флеш |
|---|---|
| Питание | 10–16 В, бортовая сеть 12 В, клеммы M6 |
| Реле | 4 канала 12 В + 1 сухой контакт |
| Коммутируемый ток | до 10 А на каждый канал нагрузки |
| Каналы света | 3 × ШИМ 1 кГц (диммер или ключ), до 10 А суммарно |
| Измеряемое напряжение | до ~19,8 В, калибровка по мультиметру |
| Каналы тока | 4 встроенных + 1 внешний (шкала 25–750 А) |
| Датчики уровня | 2 × резистивных 0–190 Ом (вода/топливо), калибровка в интерфейсе |
| Кнопки | 7 входов, без фиксации, замыкаются на +12 В |
| Платы климата | до 2 шт. (помещение + улица), в комплект не входят |
| BMS | JK, разъём «GPS-порт», протокол «000 - GPS», кабель 1 м в комплекте |
| Веб-интерфейс | русский, ~7 обновлений/с, PWA, 6 тем, до 4 клиентов |
| Обновления | OTA по Wi-Fi, 2 слота, автооткат при сбое |
| История потребления | ~3 суток во флеш-памяти, графики от 30 мин до 3 суток |
| Масса | 300 г |
Описание
Контроллер умного автодома «Trailer Control» управляет системами автодома или прицепа-дачи: освещением, насосом воды, холодильником, розетками и USB, а также пятым реле — «сухим контактом», которым удобно включать инвертор, зарядное устройство DC-DC или контроллер солнечной панели. Управление — через веб-интерфейс по Wi-Fi и семью физическими кнопками на корпусе.
Роутер не требуется: контроллер всегда поднимает собственную точку доступа «Trailer-Control», поэтому устройство нельзя «потерять» в дороге. Подключитесь с телефона и откройте http://192.168.168.100 или http://trailer.control. Если домашняя сеть нужна, добавьте её в настройках — в сети роутера контроллер доступен по адресу http://trailer.local. Веб-приложение устанавливается как PWA («Добавить на экран „Домой“»).
Освещение — три независимых канала с ШИМ-регулировкой яркости 0–100 % (1 кГц) и плавным включением/выключением примерно за секунду. Для драйверов лент и ламп, которые не рассчитаны на ШИМ-вход и могут гудеть или мерцать, каждый канал можно перевести в режим ключа: полностью включён или полностью выключен. Названия каналов реле и света задаются свои — например «Спальня», «Кухня», «Насос скважины», — сохраняются в памяти платы и переживают перезагрузку.
Контроллер непрерывно измеряет напряжение бортовой сети и токи по четырём каналам реле — датчики тока уже встроены в плату и не требуют подключения. Дополнительно доступны внешний датчик тока со шкалой 25–750 А, резистивные датчики уровня воды и топлива с калибровкой «пустой/полный бак», до двух плат-датчиков климата (температура, влажность, давление, освещённость) и BMS семейства JK через выделенный разъём. История потребления хранится во флеш-памяти и показывается графиками за 30 минут, час, 12 часов, сутки и трое суток — с суммарным расходом в А·ч и Вт·ч.

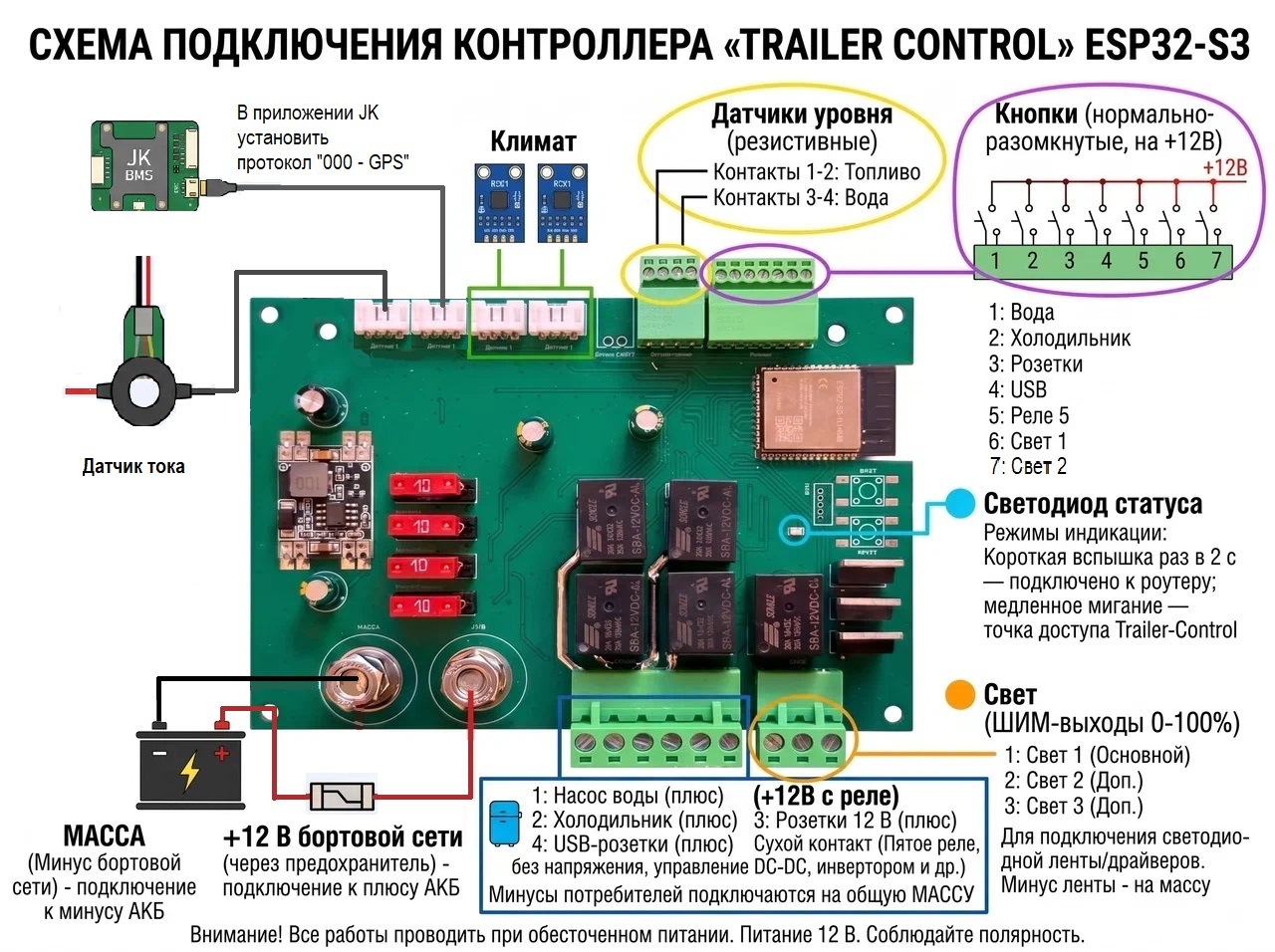

Питание подаётся напрямую на клеммы M6 от бортовой сети 12 В — стабилизатор на плате встроен. Кнопки — нормально-разомкнутые, без фиксации, замыкаются на +12 В; кнопка света включает канал на последней установленной яркости. Встроенный светодиод статуса показывает режим работы без телефона: короткая вспышка раз в 2 секунды — подключение к роутеру, медленное мигание — режим точки доступа. Прошивка обновляется по воздуху (OTA) в два слота с автоматическим откатом на предыдущую версию при сбое.
Платы-датчики климата приобретаются отдельно (до двух — например, одна в помещение, одна на улицу). Показание CO₂ носит справочный характер и служит только для оценки комфорта: для контроля опасных газов используйте отдельный сертифицированный прибор.
